Jakie mamy rodzaje i do czego służą płyty narzędziowe i płyty modelarskie
Wprowadzenie
Płyty poliuretanowe można podzielić przede wszystkim w zależności od ich gęstości na Płyty modelarskie oraz na płyty narzędziowe o gęstości powyżej 1000kg/m3. Gęstość płyt ma zasadniczy wpływ na ich właściwości mechaniczne i fizyczne… ale nie zawsze :).
Płyty lekkie o gęstości 1000kg/m³ są łatwoobrabialne i mają twardość na poziomie 75 Shore D. Najważniejszą zaletą tych płyt jest niska gęstość przy dość wysokiej twardości więc mogą być wykorzystane na lekkie sprawdziany kontrolne i detale które można szybko obrobić i wykończyć
Płyty średniej gęstości 1200-1500kg/m³ są trudniej obrabialne ale mają wyraźnie lepsze parametry mechaniczne w tym twardość na poziomie 82 Shore D i często wyższą odporność na udar i na ścieranie od płyt niższej gęstości. Mają zastosowanie jako płyty na formy do termoformowania jako płyty na modele odlewnicze na formy i modele do laminatów oraz na wykonywanie gotowych detali w reklamie i w przemyśle
Najbardziej cenione na rynku są płyty gęstości 1600-1700 kg/m³. Trudniej je się obrabia i mają wyższą cenę od płyt niższej gęstości ale cechuje je wysoka stabilność wymiaru od zmian temperatury i duża twardość. W momencie gdy płyty narzędziowe wysokiej gęstości mają dobrą odporność na temperaturę w połączeniu z ich dobrą stabilnością wymiaru mogą one konkurować z aluminium np : jako surowiec do wykonywania form do termoformowania, tłoczników do blach , modeli odlewniczych i sprawdzianów.
Płyta 1005- płyta o gęstości 1.0 kg/litr o dobrych parametrach mechanicznych i atrakcyjnej cenie
W ofercie posiadam płyty modelarskie gęstość 1,0 Są to płyty TB 1005 które są o 15% tańsze od płyt TB 1660 zaś mają dobre parametry mechaniczne w tym twardość 78 shore D oraz wytrzymałość na temperaturę 87 oC

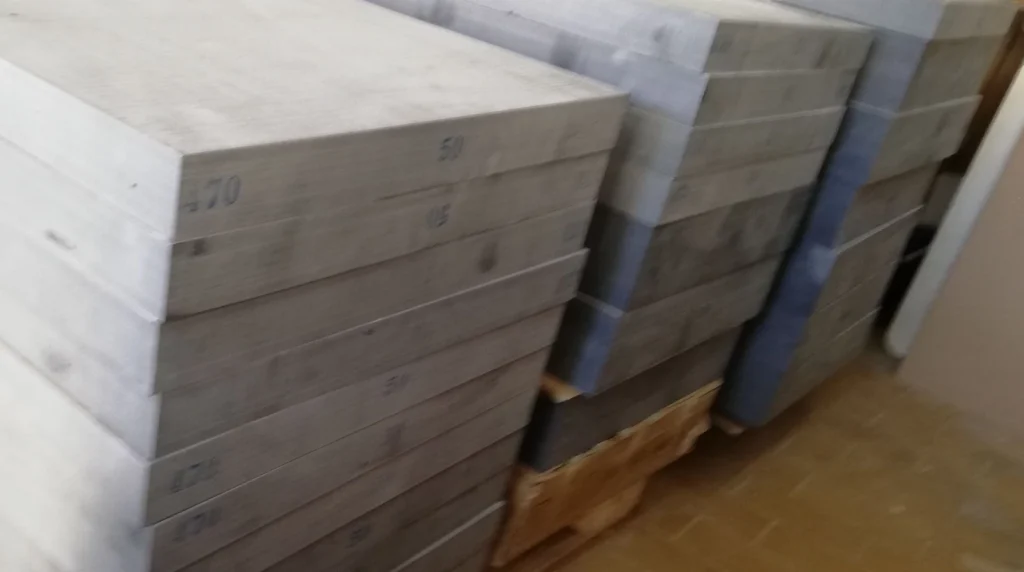

Obecnie mam na stanie płyty TB 1005 kolor jasnoszary – wymiary 1000x500x
grubości 30mm ,50mm, 75mm, 100mm
Płyty modelarskie TB 1005 to płyty poliuretanowe.
Nowość na rynku to płyty modelarskie szerokości 600mm!!

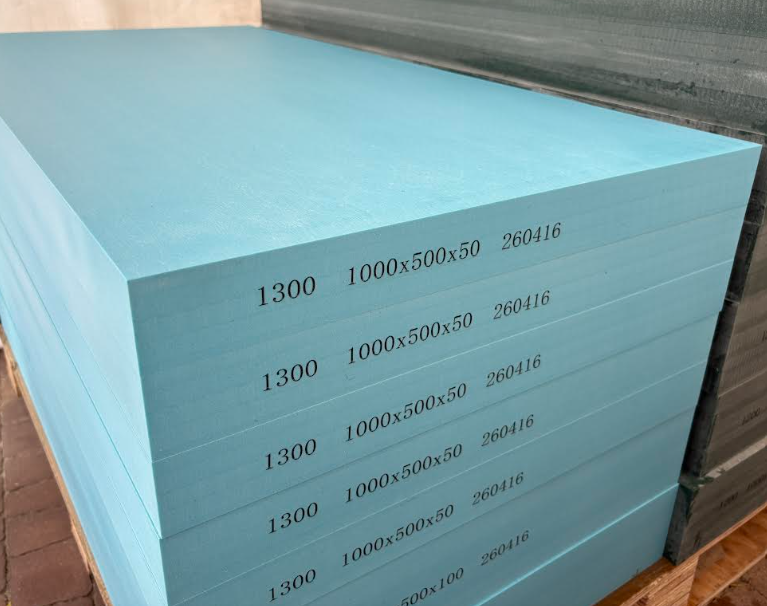

W ofercie posiadam płyty modelarskie gęstość 1,66 oraz 1,25 o wymiarach standardowych 1000×500 i grubości 30, 35, 50, 75, 100 mm
obecnie jako nowość mam w sprzedaży płyty o wymiarach 1000×600 grubości 35 , 50mm . Na zamówienie mogę sprowadzić inne wymiary płyt
Poniżej przedstawiam płyty modelarskie o gęstości 1,25kg/dm3
Wymiary płyt narzędziowych i płyt modelarskich są uwarunkowane wielkością form .
Standardowe wymiary płyt narzędziowych TB 1200 – gęstość 1,25kg/litr
1000x600x35 1000x600x50 mm, 1000x600x75mm
Płyta poliuretanowa gęstości 1660 kg/m³
Płyta narzędziowa TB 1660 jest twardym wysocenapełnionym poliuretanem.
- nie pyli. Mimo dużej zawartości wypełniaczy jest płytą o niskim stopniu pylenia przy frezowaniu. Spowodowane jest to zastosowaniem żywicy o dobrej odporności na udar i na zginanie.
- stabilność wymiaru. Jak przystało na płyty wysokiej gęstości ma ona bardzo niski współczynnik rozszerzalności liniowej od zmian temperaturowych.
- wysoka odporność na temperatury. Wytrzymałość temperaturowa 90°C pozwala zastosować te płyty jako stabilne formy do termoformowania, formy do prepregów.
- wysoka twardość i sztywność płyty pozwala zastosować ją na stemple do tłoczenia blach
- niska cena. Mimo swoich zalet płyta TB 1660 ma cenę porównywalną do płyt narzędziowych niższej gęstości
- Płyta narzędziowa TB 1660 ma kolor ciemnoszary.
- Płyna poliuretanowa TB 1660 występuje w szerokości 500 oraz 600mm
- wymiary płyty które mamna magazynie
- 1000x500x50 mm , 1000x500x75 mm, 1000x500x100 mm
- 1000x600x35 , 1000x600x50 ,1000x600x75
Płyta modelarska poliuretanowa gęstości 1250 kg/m³
Płyta narzędziowa TB 1200 jest średniotwardym obrabialnym poliuretanem.
- nie pyli. Niewielka ilość wypełniacza oraz zastosowany rodzaj żywicy daje w efekcie płytę o niskim stopniu pylenia przy frezowaniu.
- niski ciężar właściwy. Jest to połączenie dobrych parametrów mechanicznych z niską gęstością.
- wysoka twardość bliska 80 Shore D połączona z łatwością obróbki skrawaniem i wykańczaniem ręcznym
- dobra odporność na temperatury. Wytrzymałość temperaturowa 80°C pozwala zastosować te płyty na formy do termoformowania.
- przystępna cena. Płyty narzędziowe TB 1200 z powodzeniem konkurują cenowo i jakościowo z płytami podobnej gęstości szczególnie zauważalna jest niska cena płyt cieńszych
- grubości 30 -112 euro , grubość 35 – 126 euro

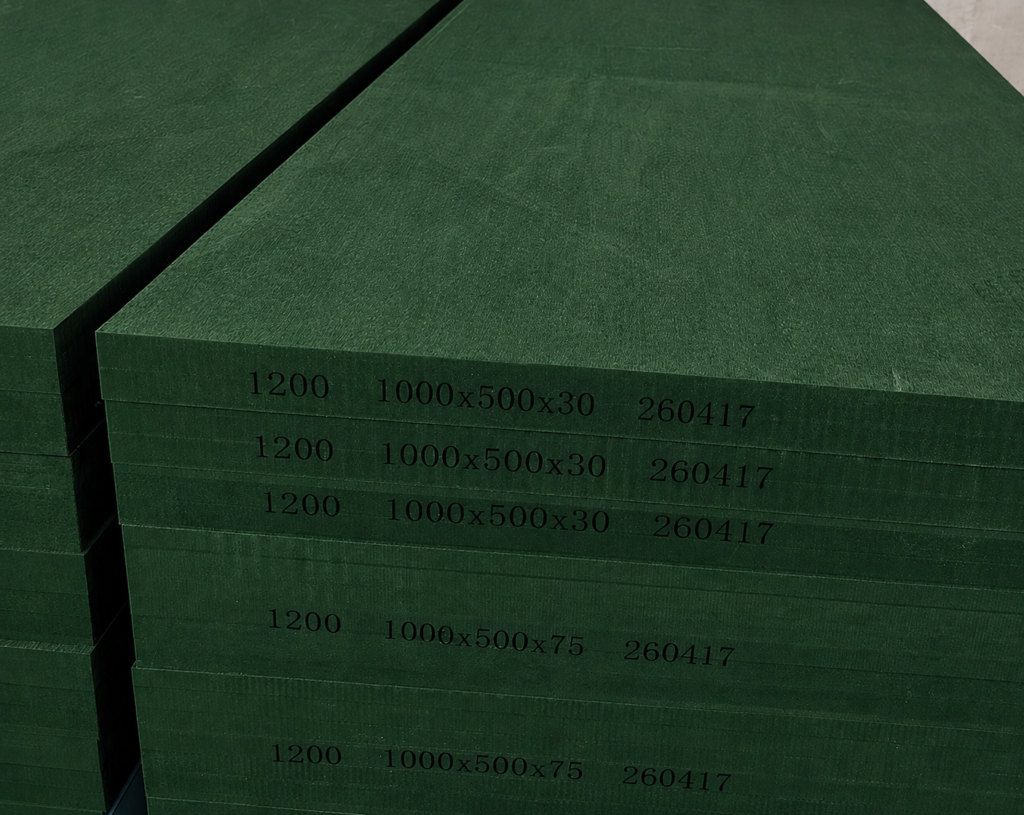

- płyta narzędziowa TB 1200 występuje w kolorze zielonym w poniższych wymiarach
- 1000x500x30 mm, 1000x500x35mm , 1000x500x50 mm, 1000x500x75 mm,
Płyta poliuretanowa, płyta narzędziowa, płyta modelarska TB 1000
Płyta poliuretanowa modelarska TB 1000 jest łatwoobrabialnym poliuretanem o dobrej twardości
- łatwa i szybka obróbka na frezarkach
- kolor płyty TB 1000 – jasnoszary.
- nie pyli.
- niska gęstość pozwala wykonywać lekkie elementy o dobrych parametrach mechanicznych
- przyzwoita twardość płyt narzędziowych TB 1000 wynosi 78 Shore D
- Wysoka odporność na temperatury powoduje że można je stosować na formy do Termoformowania -87 oC
- przystępna cen
| \ właściwość Nazwa płyty \ |
kolor | gęstość | c | twardość | odp na ściskanie | współcz rozsz.lin. | wymiary płyt |
|---|---|---|---|---|---|---|---|
| kg/m3 | °C | Shore A/D | MPa | 10−6K−1 | |||
| pianka modelarska MB 80 | jasny beż | 80 | 100 | 30 A | 0,9 | 50 | 2000 × 1000 × 50/100/200 1500 × 500 × 50/100/200 |
| pianka modelarska MB 150 | jasny róż | 150 | 90 | 60 A | 2,2 | 50 | 2000 × 1000 × 50/100/200 1500 × 500 × 50/100/200 |
| pianka modelarska MB 250 | jasny zielony | 250 | 90 | 90 A | 5 | 55 | 2000 × 1000 × 50/100/200 1500 × 500 × 50/100/200 |
| płyta modelarska MB 350 | brzoskwiniowy | 360 | 100 | 38 D | 9 | 65 | 1500 × 500 × 50/75/100/200 |
| płyta modelarska MB 450 | jasny róż | 450 | 90 | 48 D | 14 | 65 | 1500 × 500 × 50/75/100 |
| płyta modelarska MB 700 | brąz | 650 | 82 | 62 D | 25 | 55 | 1500 × 500 × 50/75/100 |
| płyta narzędziowa TB 1000 | kremowa | 1000 | 78 | 75 D | 55 | 55 | 1000 × 500 × 50/75/100 |
| płyta narzędziowa TB 1200 | Zielony | 1220 | 81 | 83 D | 90 | 65 | 1000 × 500 × 50/75/100 |
| płyta narzędziowa TB 1660 | ciemno szary | 1660 | 90 | 89 D | 105 | 45 | 1000 × 500 × 50/75/100 |
